고효율 무연소각. 강력한 산업용 화목난로
Features
제품 특징 및 장점
다양한 연료 모두 사용가능
목재 부산물, 폐목, 목재파레트, 톱밥 등 기타 가연물을 연료로 사용할 수 있습니다.
무동력 고온연소
송풍기를 사용하는 타사 제품의 매연과 분진, 난로의 변형 등 구조적 한계를 근본적으로 바꾼 파이어 V형 고온연소 기술은 연기는 물론 냄새까지 태워 없애는 신개념의 특허 기술입니다.
강력한 열량
고온의 연소열은 동급화목난로 3배의 엄청난 열량을 방출하기 때문에 공장, 창고, 야외작업장, 하우스 등의 난방이 제한적인 산업현장에 적합합니다.
고열을 분산하는 구조
일반 난로와 달리 화실 가득 화목을 채워넣으면 2~6시간 연속 난방이 가능하며 (연료 종류에 따라 다름) 고열을 분산하는 구조로 설계되어 변형 없이 오래 사용 할 수 있습니다.
무연, 무취의 완전 연소
축적된 최고의 연소 기술은 99% 이상 무연 무취 연소를 실현하여 민원 발생의 소지가 적으며 그을음, 타르 등이 발생되지 않아 연통 청소가 필요 없습니다.
이동의 자유로움
동력이 필요없어 전선작업, 연결 등의 번거로움이 없으며 바퀴가 있어 야외나 현장에서 이동 사용이 가능합니다.
(필수적으로 연통은 최소 2m 이상 꼽아주어야 흡력이 생겨 원활한 연소가 가능합니다.)

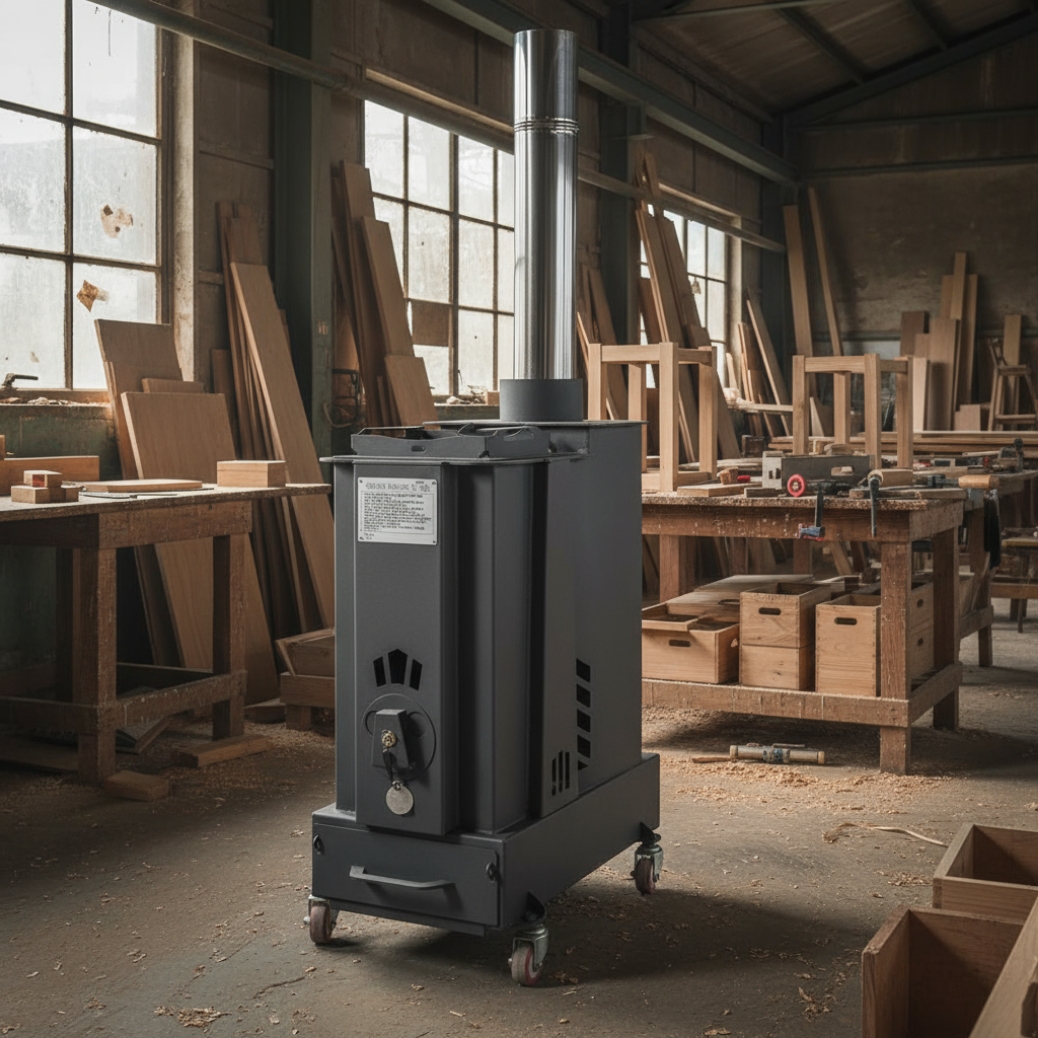

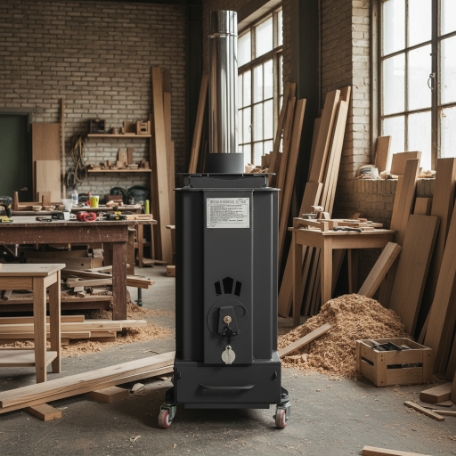

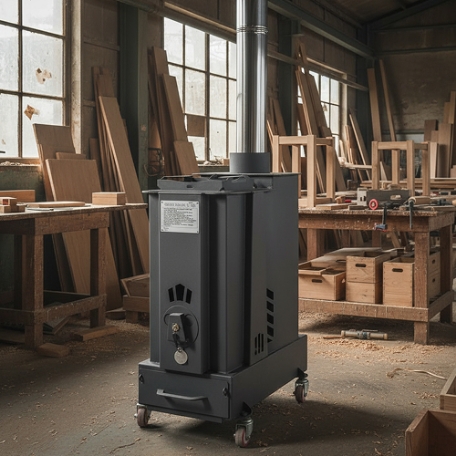

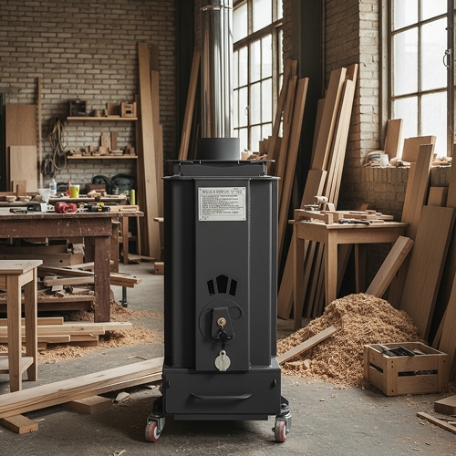

Product Cases
설치사례

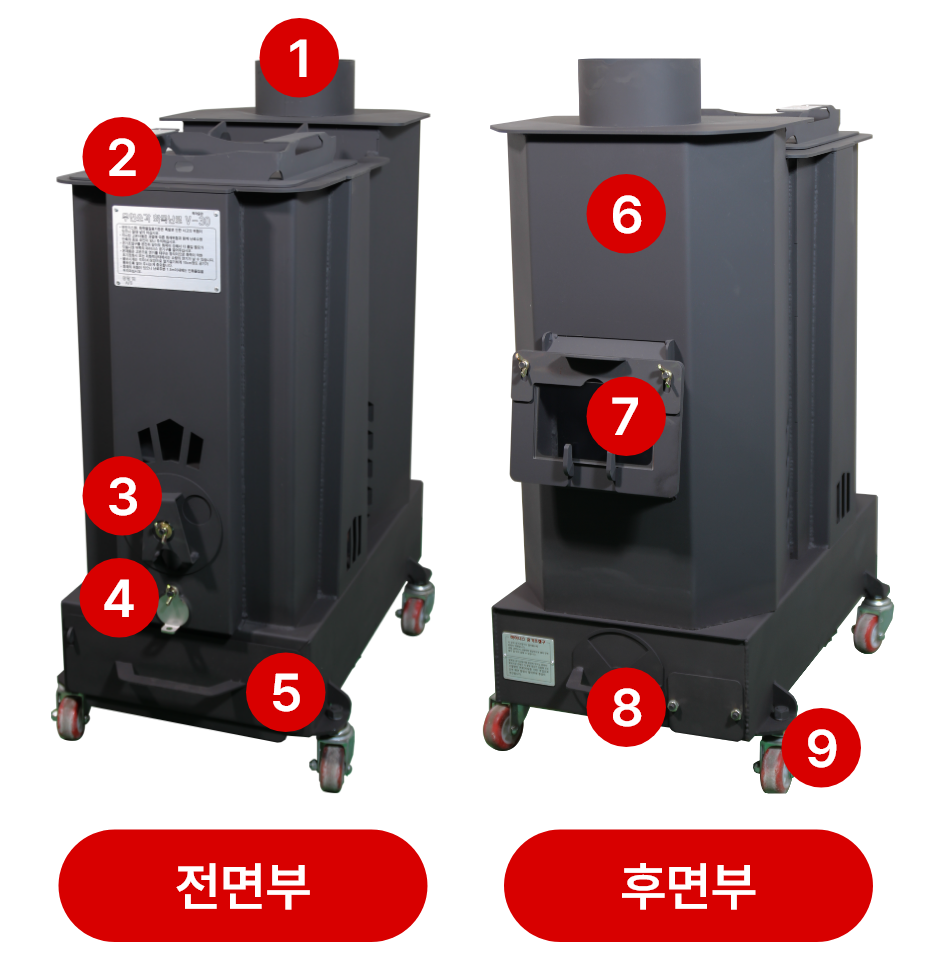

Structure
제품 구조도
연통부
150mm 연통 사용
화실문
나무 투입구
공기 조절구
공기량을 조절하여 화력을 조절합니다.
점화구
정면에 위치, 간편한 점화
서랍식 재받이
재처리를 쉽게 할 수 있습니다.
열교환부
열교환이 일어나며 보다 많은 방열가능
화염 투시창
붗꽃의 상태를 확인 가능합니다.
마이너스 조절구
과연소 시 열어주면 화력이 감소하여 연소의 안정성을 유지해 줍니다.
이동식 바퀴
바퀴가 있어 이동이 편리합니다.
Specification
제품 제원표
- 난방면적20~40평
- 외형440 * 760 * 930 (가로x세로x높이 mm)
- 재질화실 국산철판 4.5T
- 중량80kg
- 도색내열 600ºC
- 연통규격150mm
- 1회 투입량15~25kg
Guide
사용설명서
V형 무연난로는 동력없이 99% 무연 연소가 가능합니다.
일반 난로와 다소 다른 점이 있으니 사용설명서를 꼭 읽어보시길 바랍니다.
점화준비
- 불쏘시개용 나무와 연료로 사용할 폐목, 장작 등을 준비합니다.
- 화실문(투입구)을 열고 바닥(아래)에 불이 잘 붙는 불쏘시개용 나무를 공기가 잘 통할 수 있도록 격자로 얼기설기 깔아주며 불쏘시개의 양은 바닥에서 10~15cm 높이가 적당합니다.
- 불쏘시개를 깔고난 후 그 위로 불이 쉽게 옮겨붙는 얇은 나무 등을 번저, 굵은 나무는 나중에 쌓으면서 화실 가득 연료(나무)를 채웁니다.
- 불쏘시개용 나무를 격자(#) 모양으로 쌓아 공기가 통할 수 있는 공간확보는 점화의 중요한 사항입니다.
- 초기 점화시 불쏘시개를 공기 공간이 없이 꽉 채운 경우 불은 붙지 않고 연기만 나게됩니다.
- 불쏘시개가 없거나 점화 방법이 서툴러 점화가 어려울 시 나무를 조금만 넣고 불을 붙인다음 나무를 추가 투입하는 방법을 권장합니다.
- 불쏘시개 준비가 원활하지 않을 경우 착화제, 기름 톱밥 등을 이용하셔도 됩니다.
- 화목은 다 채우지 않아도 상관없으나 자주 넣어야 됨으로 불편할 수 있습니다.
- 종이는 불은 잘 붙을 수 있으나 혼자 타버리고 꺼져버리므로 불쏘시개 용도로는 적합하지 않습니다.
점화
- 화실문을 닫고 공기조절구를 최대로 열어줍니다.
- 점화구를 열고 가스토치에 불을 붙인 후 점화구 깊숙이 토치를 넣어줍니다.
- 토치를 꽂은 후 30~60초 가량 지나면 투시창으로 불꽃이 보이고 이후 불쏘시개 등에 충분히 불이 옮겨붙을때까지 (대략 2~3분 정도) 기다렸다가 토치를 빼고 점화구를 닫습니다.
가스토치 사용 시 점화하지 않고 가스를 틀거나 점화도중 불이 꺼져 난로 내부에 가스가 차는 경우에는 대단히 위험합니다. (폭발위험!)
이 경우 반드시 화실문을 열고 충분히 배기 후 다시 점화 하십시오!
- 점화가 잘 안되고 연기가 나는 경우
토치를 꽂은 후 후면의 투시창으로 불꽃이 바로 보이는게 가장 좋으나 불쏘시개를 틈이 없이 빼곡이 넣거나 너무 굵은나무 또는 넓은 판자 등을 불쏘시개로 사용할 경우 화염토출부가 막혀 불이 나가지 못하면 점화가 잘 안되면서 연기가 날 수 잇습니다. 꼬챙이를 이용하여 공간을 만들어주어 불꽃이 투시창 쪽으로 나갈 수 있게 해주는 것이 방법입니다. - 연소 중 연기가 나는 경우
V형 무연난로는 불로 연기를 태우는 방식이므로 불이 붙기 시작하는 점화초기 5분가량 또는 화력이 약한 일정구간에서는 소량의 연기가 날 수 있습니다.- 화실 내 화목이 적을 경우 무연 연소에 적합하지 않습니다. 화실 내 화목을 30% 이상 유지하시길 권합니다.
- V형 연소는 하단 연소 방식으로 바닥에서 타기 때문에 불이 쉽게 붙지 않은 통나무, 젖은 나무는 가급적 쪼갠 후 화실의 상단 나무 위쪽에 투여하시길 권장합니다.
운전
- 점화 이후 화력조절은 전면 중앙에 위치한 공기조절구를 이용하여 강, 약을 조절합니다.
- 화실가득 연료(화목)를 채운 경우 화목의 종류에 따라 버닝타임(연소시간)은 2~6시간 가능합니다.
- 불이 잘타면서도 전면의 문틈, 공기구 등으로 연기가 세어나오는 경우에는 공기의 과다유입 증상이므로 공기 조절구를 닫아주시면 증상이 개선됩니다.
- 쓰레기, 비닐, 젖은 음식물 등은 투입을 권하지 않지만 부득이한 경우 화실내에 화목이 50% 이상 채워져 있는 경우에만 무연, 무취 연소가 가능합니다. 다만, 비닐 등 열량이 높은 가연물이 다량 투입될 경우 과연소, 고화력으로 인한 매연이 발생할 수 있습니다. 이 경우 후면 투시창 하단의 마이너스 공기조절구를 열어주시면 고화력 과연소가 완화되면서 증상이 개선됩니다.
- 재받이는 3~5일 주기로 비워주십시오.
V-60, V-100, V-200 등 대용량 난로는 화실에 비하여 재받이가 짧습니다. 재긁기를 이용하여 바닥의 재를 모아 담아서 추가로 버려주십시오. - 후면 마이너스 공기조절구 우측은 청소구입니다. 1년에 1회 정도 뚜껑을 떼어내어 쌓여있는 분진등을 청소하시기 바랍니다.
- 개방된 작업공간 또는 야외 사용 시 난로에 150cm 연통만 꽂아서 이동사용이 가능합니다.
- 점화가 잘 안되고 연기가 나는 경우
토치를 꽂은 후 후면의 투시창으로 불꽃이 바로 보이는게 가장 좋으나 불쏘시개를 틈이 없이 빼곡이 넣거나 너무 굵은나무 또는 넓은 판자 등을 불쏘시개로 사용할 경우 화염토출부가 막혀 불이 나가지 못하면 점화가 잘 안되면서 연기가 날 수 잇습니다. 꼬챙이를 이용하여 공간을 만들어주어 불꽃이 투시창 쪽으로 나갈 수 있게 해주는 것이 방법입니다. - 연소 중 연기가 나는 경우
V형 무연난로는 불로 연기를 태우는 방식이므로 불이 붙기 시작하는 점화초기 5분가량 또는 화력이 약한 일정구간에서는 소량의 연기가 날 수 있습니다.- 화실 내 화목이 적을 경우 무연 연소에 적합하지 않습니다. 화실 내 화목을 30% 이상 유지하시길 권합니다.
- V형 연소는 하단 연소 방식으로 바닥에서 타기 때문에 불이 쉽게 붙지 않은 통나무, 젖은 나무는 가급적 쪼갠 후 화실의 상단 나무 위쪽에 투여하시길 권장합니다.
Construction cost by type
현장 타입별 시공비
수평설치
수직설치
※ 지붕 통과 부분은 이중관 사용 필수!
- 수평설치, 수직설치 두 타입 다 부자재비 (연통, 난로받침, 마감판, 헹거 등) 보통 60만원 전 후로 이뤄집니다. (설치 환경에 따라 상이)
- 설치비는 40 ~ 70만원 입니다. (지역별로 상이)
- 시멘트, 콘트리트 외벽 타공 발생 시 10만원 추가비용이 발생하게 됩니다.
- 배출기 추가 시 10만원 추가 됩니다. 후드 사용하는 식당, 수평 설치거리가 긴 곳 등 배출기가 필요한 환경에서만 사용하게 됩니다.
